TS2200 智能無鉛焊臺

智能分配輸出功率

發熱芯、焊咀分體式設計

密碼鎖定保障工藝參數

電腦聯機通訊功能

ESD靜電監控

更多信息

特點

1. 高頻渦流發熱，焊咀自身極速發熱。

2. 傳感器前置于發熱芯最頂端，極速回溫，控溫精確。

3. 隨著焊點大小的變化而智能分配輸出功率，功率可達90W。

4. 觸摸按鍵外形美觀、防水防潮、易操作、壽命超長。

5. 快速切換3個不同溫度點，滿足不同產品不同焊接工藝要求。

6. 密碼鎖定功能，有效保障生產工藝參數不被隨意修改。

7.實時監測ESD接地功能，確保焊接產品靜電防護安全。

8. 更貼心的斷電安全保護設計。

9. 華氏攝氏兩種溫標模式自由切換。智能休眠功能，電容感應手柄喚醒。

10. 自動關機功能，降低耗材成本，節約能源。

創新工藝

提升焊接品質

	傳感器前置于發熱芯頂端，極速回溫，控溫精確。		隨著焊點大小的變化而智能分配輸出功率，功率可達90W。
	焊筆整體長度縮短，更符合人體工學，使用更舒適，更適合精密焊接。		自動識別設計，當手柄與主機不匹配時會報警提示。
	觸摸按鍵外形美觀、防水防潮、易操作、壽命超長。		快速切換3個不同溫度點，滿足不同產品不同焊接工藝要求。
	密碼鎖定功能，有效保障生產工藝參數不被隨意修改。		實時監測ESD接地功能，確保焊接產品靜電防護安全。
	更貼心的安全保護設計，應對突然的斷電重啟，不經確認不會自行加熱，確保安全。		華氏攝氏兩種溫標模式自由切換。
	智能感應手柄，自動休眠，觸摸式喚醒。自動關機功能，降低耗材成本，節約能源。		自動關機功能，降低耗材成本，節約能源。

規 格

型號	TS2200	TS2200D
功率	90W	90W
加熱原理	高頻渦流	高頻渦流
工作電壓	110V/220V AC	110V/220V AC
溫度范圍	100~480°C	100~480°C
溫度穩定度	±2°C	±2°C
焊咀對地電阻	＜2Ω	＜2Ω
焊咀對地電勢	＜2mV	＜2mV
手柄型號	TSS31A	TSS31A
焊咀型號	200系列	200系列
發熱芯型號	H1901A	H1901A
傳感器型號	S1901A	S1901A
焊咀/發熱芯	分體式	分體式
電腦管控	有	無
外形尺寸(WxDxH)	137168114mm	137168114mm
重量	約3.2kg	約3.2kg

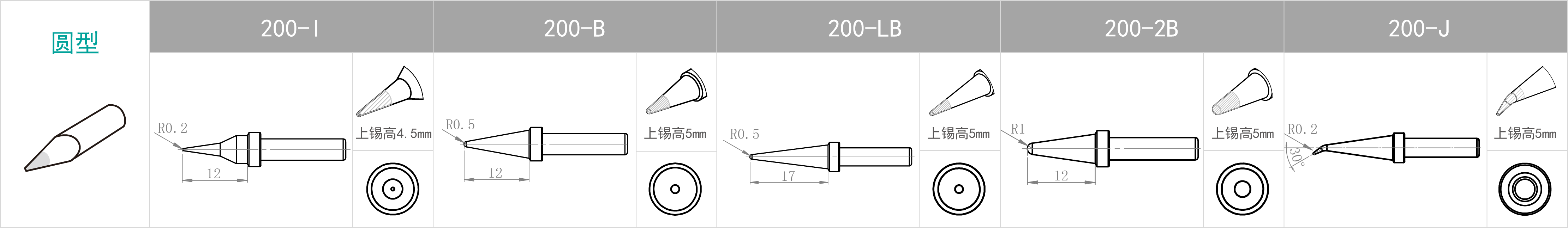

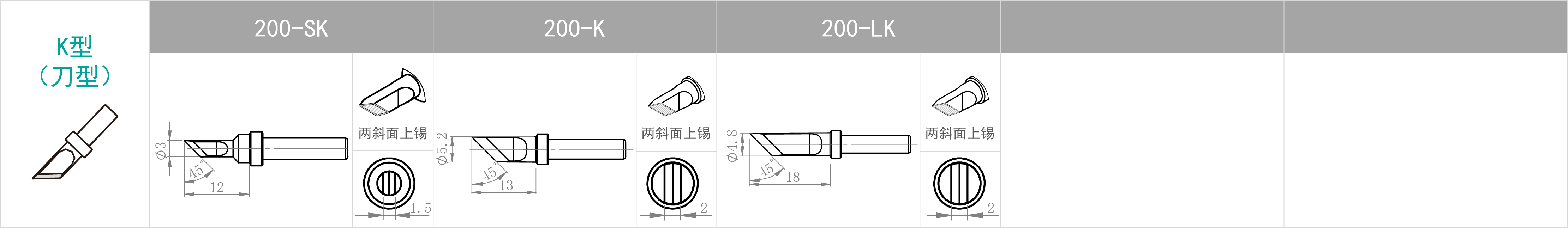

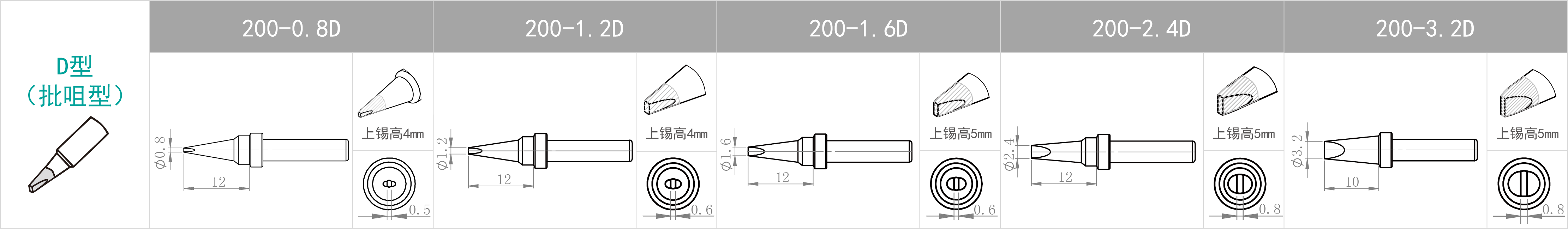

可替換焊咀

以下標準焊咀型號，可根據不同應用場景定制各種焊咀。

智能錫焊臺

解焊返修臺

煙霧凈化設備

靜電防護裝置

測試儀器

點膠裝置

BGA返修設備

電腦編程系列螺絲鎖付機

QUICK ET7483K-P1 QUICK ET7583KYA-P1

基于PC-BASE控制系統

支持綁定組別參數，多品種產品生產時無需頻繁切換、重置鎖付參數；

支持CAD文件導入編程，適用于鎖付點位多的產品，顯著的提高編程效率；

視覺定位

可搭載視覺進行定位，修正產品定位誤差，有效的提高鎖付良率；

智能控制

多種鎖付工藝參數設置,對鎖付過程進行精細的控制,保證產品鎖付質量；

智能檢測

可檢測漏鎖、浮鎖、滑牙等鎖付缺陷；

過程管控、數據交互

實時顯示、保存鎖付數據，并預留RS232、RS485、以太網口等多種通訊接口，可與外部設備通訊，支持MES讀取本地數據,如扭矩值、轉角值、過程時間、是否合格等，方便產品的生產數據查詢和分析；

閉環運動控制系統

高速性能好、低速運行平穩；X/Y/Z軸雙導軌設計、定位精度高，抗過載能力強、運行精準；

產品圖片








型號		QUICK ET7483K-P1	QUICK ET7483K-P1-C
鎖付方式		氣吸式	氣吹式
平臺運動軸數		3軸
電壓		100-240V AC，50/60Hz
整機功率		700W
設備行程	X軸	400mm
	Y軸	400mm
	Z軸	100mm
軸動速度范圍	X/Y軸	0.1～1000mm/sec
	Z軸	0.1～300mm/sec
重復位置精度	X/Y/Z軸	± 0.01mm
機臺負載	Y軸	8kg
作業范圍	XxY軸	360x370mm
外形尺寸(不含顯示器)	WxDxH	750x690x810mm
重量		82kg

雙Y交替作業

無取放產品時間，實現生產效率最大化；

產品圖片






型號		QUICK ET7583KYA-P1	QUICK ET7583KYA-P1-C
鎖付方式		氣吸式	氣吹式
平臺運動軸數		4軸
電壓		100-240V AC，50/60Hz
整機功率		800W
設備行程	X軸	500mm
	Y軸	400mm
	Z軸	100mm
軸動速度范圍	X/Y軸	0.1～1000mm/sec
	Z軸	0.1～300mm/sec
重復位置精度	X/Y/Z軸	± 0.01mm
機臺負載	Y軸	8kg
作業范圍	XxY軸	170x370mm
外形尺寸(不含顯示器)	WxDxH	820x690x810mm
重量		102kg

觸摸屏編程系列螺絲鎖付機

基于ARM+FPGA控制系統

具有強大的運算能力，速度刷新時間非常小，運動控制加減速性能優越；

綁定組別參數

支持綁定組別參數，多品種產品生產時無需頻繁切換、重置鎖付參數；

文件導入編程

支持CAD文件導入編程，適用于鎖付點位多的產品，顯著的提高編程效率；

智能控制

多種鎖付工藝參數設置,對鎖付過程進行精細的控制,保證產品鎖付質量；

智能檢測

可檢測漏鎖、浮鎖、滑牙等鎖付缺陷；

鎖付數據顯示

實時顯示鎖付數據，如扭矩值、轉角值、過程時間、是否合格等；

QUICK ET72H3KA QUICK ET7383K-H1 | ET7483K-H1 QUICK ET7583KYA-H1 QUICK EG76T3KYA-H1

封閉式安全防護

使用鈑金全封閉式防護，可選配安全光柵保護作業人員的安全；

設備外形尺寸WxDxH：400x630x800mm，外觀小、場地利用率高；

產品圖片












型號		QUICK ET72H3KA	QUICK ET72H3KA-C
鎖付方式		氣吸式	氣吹式
平臺運動軸數		3軸
電壓		100-240V AC，50/60Hz
整機功率		300W
設備行程	X軸	200mm
	Y軸	300mm
	Z軸	100mm
軸動速度范圍	X/Y軸	0.1～1000mm/sec
	Z軸	0.1～300mm/sec
重復位置精度	X/Y/Z軸	± 0.01mm
機臺負載	Y軸	8kg
作業范圍	XxY軸	160x270mm
外形尺寸	WxDxH	400x630x800mm
重量		75kg

閉環運動控制系統

高速性能好、低速運行平穩；X/Y/Z軸雙導軌設計、定位精度高，抗過載能力強、運行精準；

產品圖片










型號		QUICK ET7383K-H1	QUICK ET7383K-H1-C	QUICK ET7483K-H1	QUICK ET7483K-H1-C
鎖付方式		氣吸式	氣吹式	氣吸式	氣吹式
平臺運動軸數		3軸		3軸
電壓		100-240V AC，50/60Hz		100-240V AC，50/60Hz
整機功率		300W		300W
設備行程	X軸	300mm		400mm
	Y軸	300mm		400mm
	Z軸	100mm		100mm
軸動速度范圍	X/Y軸	0.1～1000mm/sec		0.1～1000mm/sec
	Z軸	0.1～300mm/sec		0.1～300mm/sec
重復位置精度	X/Y/Z軸	± 0.01mm		± 0.01mm
機臺負載	Y軸	8kg		8kg
作業范圍	XxY軸	260x270mm		360x370mm
外形尺寸(不含HMI)	WxDxH	650x590x810mm		750x690x810mm
重量		71kg		78kg

閉環運動控制系統

高速性能好、低速運行平穩；X/Y/Z軸雙導軌設計、定位精度高，抗過載能力強、運行精準；

雙Y交替作業

無取放產品時間，實現生產效率最大化；

產品圖片










型號		QUICK ET7583KYA-H1	QUICK ET7583KYA-H1-C
鎖付方式		氣吸式	氣吹式
平臺運動軸數		4軸
電壓		100-240V AC，50/60Hz
整機功率		400W
設備行程	X軸	500mm
	Y軸	400mm
	Z軸	100mm
軸動速度范圍	X/Y軸	0.1～1000mm/sec
	Z軸	0.1～300mm/sec
重復位置精度	X/Y/Z軸	± 0.01mm
機臺負載	Y軸	8kg
作業范圍	XxY軸	170x370mm
外形尺寸(不含HMI)	WxDxH	820x690x810mm
重量		98kg

閉環運動控制系統

高速性能好、低速運行平穩；X/Y/Z軸雙導軌設計、定位精度高，抗過載能力強、運行精準；

雙Y背靠背作業

雙電批、雙Y交替或同步作業，實現生產效率最大化；支持一道工序同時鎖付兩種螺絲的工藝需求；支持雙Y左右可同時鎖付不同的螺絲和產品；

產品圖片










型號		QUICK EG76T3KYA-H1	QUICK EG76T3KYA-H1-C
鎖付方式		氣吸式	氣吹式
平臺運動軸數		6軸
電壓		100-240V AC，50/60Hz
整機功率		600W
設備行程	X軸	600mm
	Y軸	800mm
	Z軸	100mm
軸動速度范圍	X/Y軸	0.1～1000mm/sec
	Z軸	0.1～300mm/sec
重復位置精度	X/Y/Z軸	± 0.01mm
機臺負載	Y軸	8kg
作業范圍	XxY軸	210x265mm
外形尺寸	WxDxH	1100x1100x1500mm
重量		460kg

示教器編程系列螺絲鎖付機

雙Y背靠背作業

雙電批、雙Y交替或同步作業，實現生產效率最大化；

支持一道工序同時鎖付兩種螺絲的工藝需求；支持雙Y左右可同時鎖付不同的螺絲和產品；

支持一道工序兩種工藝場景如：螺絲鎖付+點膠涂覆；

產品圖片












型號		QUICK EG76T3KYA	QUICK EG76T3KYA-C
鎖付方式		氣吸式	氣吹式
平臺運動軸數		6軸
電壓		100-240V AC，50/60Hz
整機功率		600W
設備行程	X軸	600mm
	Y軸	800mm
	Z軸	100mm
軸動速度范圍	X/Y軸	0.1～1000mm/sec
	Z軸	0.1～300mm/sec
重復位置精度	X/Y/Z軸	± 0.01mm
機臺負載	Y軸	8kg
作業范圍	XxY軸	210x265mm
外形尺寸	WxDxH	1100x1100x1500mm
重量		460kg

雙平臺作業

雙電批、雙平臺同步作業，實現生產效率最大化；支持雙平臺左右可同時鎖付不同的螺絲和產品；

產品圖片










型號		QUICK ET7583MA	QUICK ET7583MA-C	QUICK ET7683MA	QUICK ET7683MA-C
鎖付方式		氣吸式	氣吹式	氣吸式	氣吹式
平臺運動軸數		6軸		6軸
電壓		100-240V AC，50/60Hz		100-240V AC，50/60Hz
整機功率		600W		600W
設備行程	X軸	500mm		600mm
	Y軸	400mm		400mm
	Z軸	150mm		150mm
軸動速度范圍	X/Y軸	0.1～1000mm/sec		0.1～1000mm/sec
	Z軸	0.1～300mm/sec		0.1～300mm/sec
重復位置精度	X/Y/Z軸	± 0.01mm		± 0.01mm
機臺負載	Y軸	8kg		8kg
作業范圍	XxY軸	180x370mm		230x370mm
外形尺寸	WxDxH	910x690x860mm		1010x690x860mm
重量		115kg		130kg

雙電批作業

雙電批交替或同步作業，實現生產效率最大化；支持一道工序同時鎖付兩種螺絲的工藝需求；

產品圖片










型號		QUICK ET7483Z	QUICK ET7483Z-C	QUICK ET7583ZA	QUICK ET7583ZA-C	QUICK ET7683ZA	QUICK ET7683ZA-C
鎖付方式		氣吸式	氣吹式	氣吸式	氣吹式	氣吸式
平臺運動軸數		5軸		5軸		5軸
電壓		100-240V AC，50/60Hz		100-240V AC，50/60Hz		100-240V AC，50/60Hz
整機功率		500W		500W		500W
設備行程	X軸	400mm		500mm		600mm
	Y軸	400mm		400mm		400mm
	Z軸	150mm		150mm		150mm
軸動速度范圍	X/Y軸	0.1～1000mm/sec		0.1～1000mm/sec		0.1～1000mm/sec
	Z軸	0.1～300mm/sec		0.1～300mm/sec		0.1～300mm/sec
重復位置精度	X/Y/Z軸	± 0.01mm		± 0.01mm		± 0.01mm
機臺負載	Y軸	8kg		8kg		8kg
作業范圍	XxY軸	340x370mm		440x370mm		540x370mm
外形尺寸	WxDxH	810x690x860mm		910x690x860mm		1010x690x860mm
重量		105kg		115kg		125kg

雙Y交替作業

無取放產品時間，實現生產效率最大化；

產品圖片









型號		QUICK ET7583KYA	QUICK ET7583KYA-C	QUICK ET7683KYA	QUICK ET7683KYA-C
鎖付方式		氣吸式	氣吹式	氣吸式	氣吹式
平臺運動軸數		4軸		4軸
電壓		100-240V AC，50/60Hz		100-240V AC，50/60Hz
整機功率		400W		400W
設備行程	X軸	500mm		600mm
	Y軸	400mm		400mm
	Z軸	100mm		100mm
軸動速度范圍	X/Y軸	0.1～1000mm/sec		0.1～1000mm/sec
	Z軸	0.1～300mm/sec		0.1～300mm/sec
重復位置精度	X/Y/Z軸	± 0.01mm		± 0.01mm
機臺負載	Y軸	8kg		8kg
作業范圍	XxY軸	170x370mm		220x370mm
外形尺寸	WxDxH	820x690x810mm		920x690x810mm
重量		95kg		100kg

閉環運動控制系統

高速性能好、低速運行平穩；X/Y/Z軸雙導軌設計、定位精度高，抗過載能力強、運行精準；

產品圖片










型號		QUICK ET7583KA	QUICK ET7583KA-C	QUICK ET7683KA	QUICK ET7683KA-C
鎖付方式		氣吸式	氣吹式	氣吸式	氣吹式
平臺運動軸數		3軸		3軸
電壓		100-240V AC，50/60Hz		100-240V AC，50/60Hz
整機功率		300W		300W
設備行程	X軸	500mm		600mm
	Y軸	400mm		400mm
	Z軸	100mm		100mm
軸動速度范圍	X/Y軸	0.1～1000mm/sec		0.1～1000mm/sec
	Z軸	0.1～300mm/sec		0.1～300mm/sec
重復位置精度	X/Y/Z軸	± 0.01mm		± 0.01mm
機臺負載	Y軸	8kg		8kg
作業范圍	XxY軸	460x370mm		560x370mm
外形尺寸	WxDxH	850x690x810mm		950x690x810mm
重量		88kg		95kg

閉環運動控制系統

高速性能好、低速運行平穩；X/Y/Z軸雙導軌設計、定位精度高，抗過載能力強、運行精準；

產品圖片








型號		QUICK ET7383K	QUICK ET7383K-C	QUICK ET7483K	QUICK ET7483K-C
鎖付方式		氣吸式	氣吹式	氣吸式	氣吹式
平臺運動軸數		3軸		3軸
電壓		100-240V AC，50/60Hz		100-240V AC，50/60Hz
整機功率		300W		300W
設備行程	X軸	300mm		400mm
	Y軸	300mm		400mm
	Z軸	100mm		100mm
軸動速度范圍	X/Y軸	0.1～1000mm/sec		0.1～1000mm/sec
	Z軸	0.1～300mm/sec		0.1～300mm/sec
重復位置精度	X/Y/Z軸	± 0.01mm		± 0.01mm
機臺負載	Y軸	8kg		8kg
作業范圍	XxY軸	260x270mm		360x370mm
外形尺寸	WxDxH	650x590x810mm		750x690x810mm
重量		68kg		75kg
